汽車電路板
汽車PCB產品
4層噴錫汽車燈板PCB線路板
層數：4
板材：FR4 TG170
板厚：1.6mm
表面處理：無鉛噴錫
內外完成銅厚：1/1oz
最小孔徑：0.5mm
內層線寬線距：16.8/13.8mil
外層線寬線距：16.1/13.8mil
應用產品：汽車燈板
6層噴錫FR4汽車印制線路板
層數：6
板材：FR4 TG150
板厚：2.0mm
表面處理：無鉛噴錫
內外完成銅厚：1/1oz
最小孔徑：0.3mm
內層線寬線距：6.9/4mil
外層線寬線距：6.9/4mil
應用產品：汽車板
6層FR4 KB噴錫汽車印刷電路板
層數：6
板材：FR4 KB TG150?
板厚：2.0mm
表面處理：無鉛噴錫
內/外完成銅厚：3/3oz
最小孔徑：0.6mm
內層線寬線距：20/20mil
外層線寬線距：20/20mil
應用產品：寶馬UL19.2kW雙向母線電容板
4層生益無鹵沉金阻抗PCB板
層數：4
板材：FR4 生益 1150G 無鹵
板厚：1.0mm
表面處理：沉金1U
特殊工藝：阻抗、二維碼、序列號
最小孔徑：0.2mm
內層線寬線距：8.8/6.5mil
外層線寬線距：7.8/7.8mil
應用產品：汽車板
4層噴錫汽車USB 充電器PCB板
層數：4
板材：FR4
板厚：1.2mm
表面處理：無鉛噴錫
內外完成銅厚：1/1oz
最小孔徑：0.3mm
內層線寬線距：8.9/4.2mil
外層線寬線距：8.9/4.2mil
應用產品：USB 充電器
4層FR4噴錫汽車電子PCB線路板
層數：4
板材：FR4
板厚：1.6mm
表面處理：無鉛噴錫
內外層完成銅厚：2/2oz
最小孔徑：0.55mm
內層線寬線距：/
外層線寬線距：15/21mil
應用產品：汽車產品
汽車電路板的分類
車體電子控制系統
發動機控制系統
點火控制系統
燃油控制系統
空氣供給系統
車身控制系統
電源管理系統
安全管理系統
燈光照明系統
顯示監控系統
底盤控制系統
ABS控制系統
電子穩定系統
胎壓監測系統
轉向控制系統
車載電子控制系統
車載電視
行車記錄儀
倒車?yán)走_系統
車載導航系統
車載攝像系統
汽車電動化和智能化將是核心驅動力
對應24GHz系統的高頻基材
- 廠家
- 產品牌號
- 樹脂組成類型
- Dk（10GHz以下）
- Df（10GHz以下）
- Dk熱變化率 ppm/℃
- Rogers
- RO4835
- 碳氫化合物
- 3.48±0.05
- 0.0037
- +50（-50~150℃）
- Taconic
- TLF-35A
- PTFE
- 3.5
- 0.0016
- -
- 生益科技
- S7136H
- 碳氫化合物
- 3.42±0.05
- 0.003
- -
對應77GHz (或79GHz)系統的高頻基材
- 廠家
- 產品牌號
- 樹脂組成類型
- Dk（10GHz以下）
- Df（10GHz以下）
- Dk熱變化率 ppm/℃
- Rogers
- RO3003
- PTFE+陶瓷（無玻纖）
- 3±0.04
- 0.001
- -3 (-50~150℃)
- Taconic
- TSM-DS3
- PTFE
- (Tk) 5.4 (-30~120℃)
- 0.0011
- (Tk) 5.4 (-30~120℃)
- Taconic
- TAL-28
- PTFE+納米填料
- 2.8
- 0.0012
- (Tk) 2.24(-30~120℃)
- 生益科技
- GF77G
- PTFE
- 2.28±0.04
- 0.0012
- -
汽車電子4大系統與子系統
- 系統
- 子系統
- PCB占比
- 動力控制系統
- 點火控制系統、燃油噴射控制系統、發動機怠機控制系統、廢氣再循環系統、防抱死控制系統
- 50%
- 安全控制系統
- 自動變速器控制系統、懸架電子系統、動力轉向電子控制系統、巡航控制系統
- 22%
- 車身電子系統
- 自動空調系統、電子儀表系統、安全氣囊系統、汽車電子防盜系統、抬頭顯示系統
- 25%
- 娛樂通訊系統
- 電子儀表系統，汽車音響系統、車載導航系統、電子地圖系統
- 3%
毫米波雷達對PCB基材的要求如下：
毫米波雷達包括兩大核心硬件：MMIC電路和雷達天線高頻PCB板，在基材的選擇和PCB的加工制作上都有很高的要求。基材需要選用高頻材料。高頻PCB板的生產，對廠家工藝控制能力，比如銅厚、線寬的容差要求都更高。毫米波雷達用的PCB價格一般是普通PCB價格的1.5-3倍。
新能源汽車PCB用量和價值量
新能源汽車PCB用量和價值量大幅提升。傳統汽車現階段對PCB的需求量較小，PCB價值量也比較低，主要是動力系統需求PCB最多，占比達32%。 對比來看，傳統汽車平均每輛汽車PCB用量約1平方米，價值量約60美元， 高端車型PCB用量在2-3平方米，價值量約120-130美元，而新能源汽車PCB 單車用量接近8平米，單車價值量高達400美元。
PCB常見負荷和失效模式
PCB 是這些電子系統的關鍵部件，必須特別注意可能會導致短路或開路的 PCB失效模式?？煽啃允瞧噷CB的核心要求。在一輛由幾百伏的電壓提供動力的無人駕駛汽車中，必須徹底了解其中的 PCB失效模式以保證可靠運行。

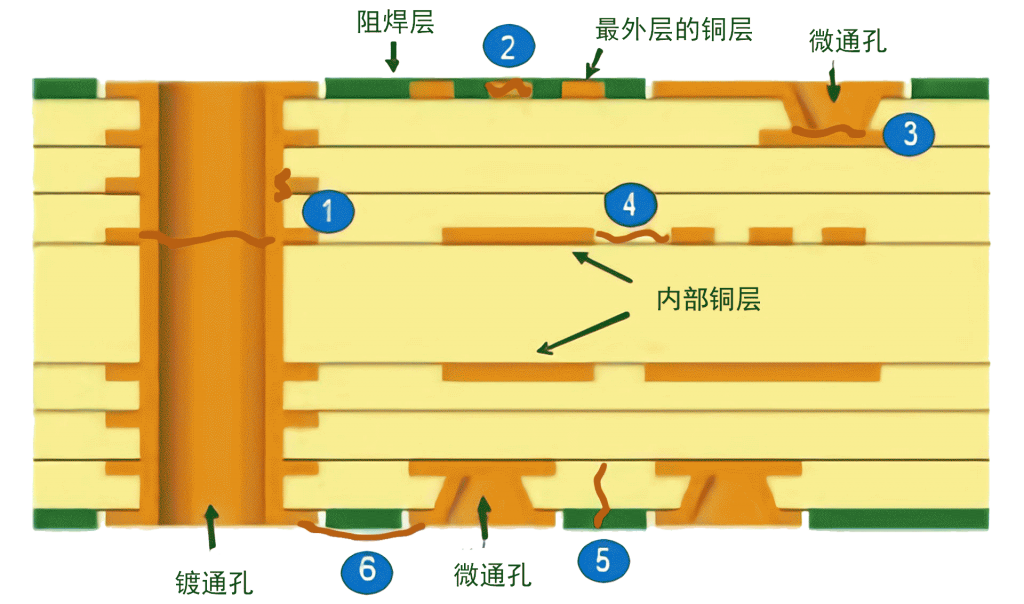

可能的失效模式
- 1.鍍通孔可內銅層裂紋
- 2.外銅層裂紋
- 3.微導孔裂紋
- 4.半固化片裂紋
- 5.PCB表面電化學遷徙
- 6.阻焊膜裂紋
PCB環境負荷
- 1.溫度循環及貯存
- 2.彎曲
- 3.震動
- 4.濕度
- 5.幾種負荷的組合
PCB的組裝負荷
- 1.回流焊
- 2.選擇焊
- 3.壓合技術
匯和電路深知汽車電子的可靠性等同于汽車的可靠性，因此需確保汽車電子的可靠性滿足使用壽命與環境耐受性要求：
- 汽車電子系統所用PCB需經受多種環境變化的考驗，例如溫濕度、氣候、酸霧、振動、電磁干擾、電流沖擊等；
- 為保障正常壽命周期，PCB需要符合高可靠性、高集成度、高散熱、大電流（厚銅）、輕量小型化、埋置器件等特點和要求。例如：新能源電動汽車的高壓控制系統，通過使用強電流板，將原來零散的高壓器件部位、分散的DC/充放電/MCU等功能部位集成在一塊PCB上，密集程度翻了幾倍，卻在結構空間要節省30%。
匯和電路采取如下措施確保汽車電子用PCB提高可靠性：
- 通過IATF16949汽車質量管理體系標準；
- 選擇合適的材料與生產工藝、可靠性檢測與試驗；
- 在工程策劃之時，根據汽車電子產品使用部位選擇合適的材料；
- 嚴格遵照控制計劃的要求生產、監測、記錄；
- 關鍵工序、關鍵特性運用SPC監控、分析；
- 確保工藝參數的穩定性，生產過程的可追溯性；
- 以IPC-TM-650標準為基礎，建立了一套系統、嚴格的產品性能測試方法和評價機制，包括熱循環實驗、高溫?zé)釠_擊、鹽霧試驗、大電流沖擊、耐高壓、電遷移等。
