高頻線路板
選用羅杰斯/Rogers、泰康利/Taconic、雅龍/Arlon、旺靈/F4BM、鐵氟龍PTFE等材料,
從源頭保證產品質量，常用于汽車防碰撞系統、衛星系統、無線電系統等領域
從源頭保證產品質量，常用于汽車防碰撞系統、衛星系統、無線電系統等領域
6層Rogers+FR4混壓PCB電路板
層數：6
表面處理：沉金
材料：Rogers 4350 + FR4
外層線寬/線距：7/7mil
內層線寬/線距：5/5mil
板厚：2.3mm
最小孔徑：0.6mm
表面處理：沉金
材料：Rogers 4350 + FR4
外層線寬/線距：7/7mil
內層線寬/線距：5/5mil
板厚：2.3mm
最小孔徑：0.6mm
的PCB電路板線路板生產廠家6層ROGERSFR4混合介質PCB電路板.png "高頻板第1張-匯和電路")
6層Rogers+FR4混壓PCB電路板
層數：6
表面處理：沉金
材料：Rogers3003+FR4
外層線寬/線距：6/6mil
內層線寬/線距：5/5mil
板厚：2.0mm
最小孔徑：0.6mm
表面處理：沉金
材料：Rogers3003+FR4
外層線寬/線距：6/6mil
內層線寬/線距：5/5mil
板厚：2.0mm
最小孔徑：0.6mm
的PCB電路板線路板生產廠家六層Rogers混壓PCB電路板.png "高頻板第2張-匯和電路")

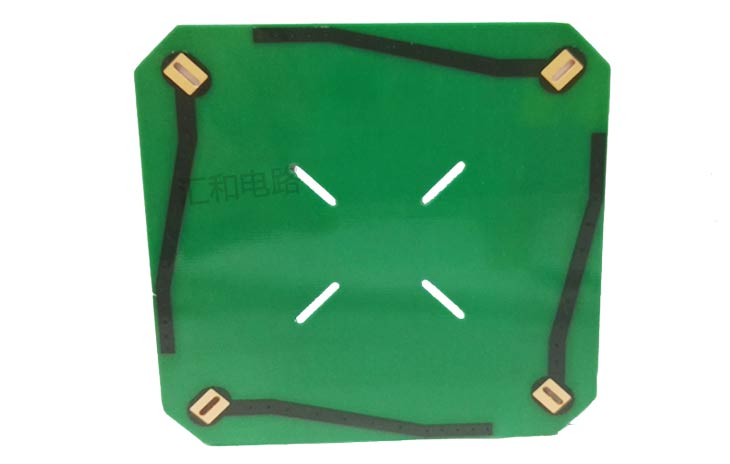

2層F4BM PTFE PCB電路板
層數：2層
表面處理：無鉛噴錫
材料：F4BM PTFE
介電常數DK值：2.35
外層完成銅厚：1/1 OZ
板厚：0.8mm
最小孔徑：0.3mm
表面處理：無鉛噴錫
材料：F4BM PTFE
介電常數DK值：2.35
外層完成銅厚：1/1 OZ
板厚：0.8mm
最小孔徑：0.3mm
為什么選匯和電路生產高頻電路板？
20+年技術工程師全程監控，技術精湛
.jpg "高頻板第4張-匯和電路")
-1.jpg "高頻板第5張-匯和電路")
-2.jpg "高頻板第6張-匯和電路")
產品認證和工廠體系認證完整
證證書.jpg "高頻板第10張-匯和電路")
高頻電路板的參數
- 高頻板的基材
- 玻璃轉化溫度Tg °C
- CTE-z(T小于Tg) ppm/°C
- 介電常數εr @10GHz
- 耐壓強度 KV/mm
- 表面電阻率 MΩ
- 熱導率 W/m*K
- 介電常數Dk @10GHz
- 分解溫度Td °C
- 剝離強度 N/mm
- Rogers 4350B高頻材料
- 280°
- 32
- 3.48
- 31
- 5.7 x 10^9
- 0.69
- 0.0037
- 390°
- 0.9
- ISOLA IS620電子纖維布
- 220°
- 55
- 4.45
- -
- 2.8 x 10^6
- -
- 0.0087
- -
- 1.2
- Taconic RF-35陶瓷
- 315°
- 64
- 3.50
- -
- 1.5 x 10^8
- 0.24
- 0.0018
- -
- 1.8
- Taconic TLX PTFE
- -
- 135
- 2.50
- -
- 1 x 10^7
- 0.90
- 0.0019
- -
- 2.1
- Taconic TLC PTFE
- -
- 70
- 3.20
- -
- 1 x 10^7
- 0.24
- -
- -
- 2.1
- Rogers RO3001 PTFE 粘合膜
- 160°
- -
- 2.28
- 98
- 1 x 10^9
- 0.22
- 0.0030
- -
- 2.1
- Rogers RO3003 PTFE 陶瓷填充
- -
- 25
- 3.00
- -
- 1 x 10^7
- 0.50
- 0.0013
- 500°
- 2.2
- Rogers RO3006 PTFE 陶瓷填充
- -
- 24
- 6.15
- -
- 1 x 10^5
- 0.79
- 0.0020
- 500°
- 1.2
- Rogers RO3010 PTFE 陶瓷填充
- -
- 16
- 10.2
- -
- 1 x 10^5
- 0.95
- 0.0022
- 500°
- 1.6
- ARLON 85N高Tg聚酰亞胺
- 250°
- 55
- 4.20
- 57
- 1.6 x 10^9
- 0.20
- 0.0100
- 387°
- 1.2
高頻板常備板材
- Rogers
- Taconic
- 旺靈
- 生益
- 混壓合多層板
- 純壓合多層板
- RO3003
- TLY-5
- F4BM220
- S7136
- RO4350B+FR4
- RO4350B+RO4450F+RO4350B
- RO3010
- TLX-6
- F4BM255
- RO4003C+FR4
- RO4003C+RO4450F+RO4003C
- RO4003C
- TLX-8
- F4BM265
- RF-35+FR4
- F4BME+RO4450F+F4BME
- RO4350B
- RF-35
- F4BM300
- TLX-8+FR4
- RO5880
- F4BM350
- F4BME+FR4
高頻板基材的不同特性需求
不同基材供應商的不同型號基材滿足不同種類高頻板的不同特性需求，且高頻板基材和半固化片的成本很高，所以通常情 況下PCB制造商不會備庫存。匯和電路為了滿足客戶的快速交貨需求，在物料倉中備有足量的高頻基材。在射頻和微波印刷電路板制造領域，匯和電路提供了創新的工程技術和先進的工藝能力。在醫療設備和成像、電信設備等行業或應用中，匯和電路的PCB電路板產品支持廣泛的頻段。
應用領域
備-1.jpg "高頻板第13張-匯和電路")
工廠展示
信豐匯和電路有限公司作為專業的PCB電路板服務商，專注于高精密多層板、特種板的研發，以及PCB打樣和批量板的生產制造，廠房面積達12000平方米。
匯和電路擁有經驗豐富的技術團隊，掌握著行業先進的工藝技術，配備了可靠的自動化生產設備、測試設備和功能齊全的物理化學實驗室。并且?guī)齑娉銻ogers羅杰斯、Taconic泰康利、ARLON雅龍、旺靈、南亞、生益、建滔等原材料。
匯和電路擁有經驗豐富的技術團隊，掌握著行業先進的工藝技術，配備了可靠的自動化生產設備、測試設備和功能齊全的物理化學實驗室。并且?guī)齑娉銻ogers羅杰斯、Taconic泰康利、ARLON雅龍、旺靈、南亞、生益、建滔等原材料。
的PCB電路板線路板生產廠家-1.jpg "高頻板第14張-匯和電路")
室.jpg "高頻板第15張-匯和電路")
-pcb電路板線路板打樣生產廠家.jpg "高頻板第16張-匯和電路")
廠家.jpg "高頻板第17張-匯和電路")
的PCB電路板線路板生產廠家鑼機.jpg "高頻板第18張-匯和電路")
品牌材料
